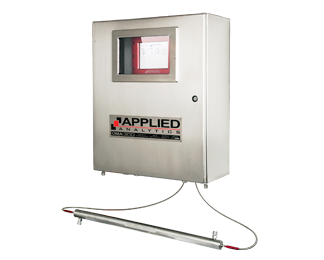

Analisador de Processo

Uma janela para o seu processo desde 1994

Através de uma análise óptica contínua, o sistema OMA traduz o UV-Vis / SW-NIR absorvência de um fluido para concentrações químicas em tempo real, bem como quaisquer outros parâmetros (por exemplo, cor) que podem ser correlacionados com o espectro de absorção médio.

Medições do OMA:

H2S   |   SO2   |   R-SH   |   NOX   |   NH3   |   Cl2   |   TiCl4   |   APHA   |   e muito mais

O que é Espectroscopia de Absorção?

A luz interage com a matéria de várias maneiras, uma das quais é a absorção. Uma molécula irá absorver comprimentos de onda específicos da luz, principalmente em função da sua estrutura molecular e eletrônica, que são únicos para cada produto químico, as energias (comprimentos de onda) de luz que é absorvida pela molécula coincidem com a quantidade de energia e são obrigados a mover essa célula específica entre dois estados mecânicos quânticos.

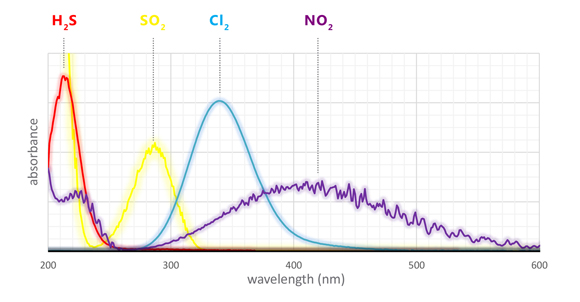

Este fenômeno de absorção é quantificado como absorvência, ou a diferença entre a intensidade da luz incidente (a luz que entra na mistura) e a intensidade da luz transmitida (a luz que sai da amostra). Conspirar contra o comprimento de onda de absorção cria um espectro de absorvência, o que nos permite observar a curva única (forma) de absorção. Por conseguinte, cada produto químico tem um identificador natural na sua curva de absorção, que pode ser detectado como uma absorvência pegada dentro do total de mistura.

Esta é a premissa básica para cada analisador que a Applied Analytics fabrica. Acreditamos que a tecnologia de espectroscopia de estado sólido é o futuro definitivo da análise de processo industrial.

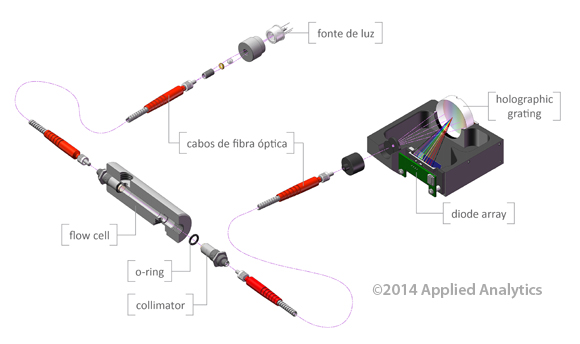

Conjunto Óptico do Analisador: Caminho do Sinal Luminoso

O ciclo de medição de um analisador Applied Analytics é virtualmente instantâneo, devido à velocidade da luz. Para fins explicativos, que ajuda a quebrar o ciclo em etapas:

(1) O sinal de luz branca é originário da lâmpada Xe pulsada.

(2) O sinal viaja através do cabo de fibra óptica para a célula de fluxo. Um colimador estreita o feixe de luz.

(3) O sinal diretamente viaja por todo o comprimento da célula de fluxo, interagindo com a amostra de processo continuamente extraído.

(4) O sinal sai da célula de fluxo por meio de um colimador, contendo agora a marca distinta da absorvência a composição química da amostra de corrente.

(5) O sinal viaja através do cabo de fibra óptica para o nova II.

(6) O sinal é dispersado pela grade holográfica. Cada comprimento de onda diferenciada é focado em um fotodiodo designada dentro do arranjo de diodos.

O Espectrofotômetro nova II

Um fotômetro convencional mede a absorção de um produto químico em um comprimento de onda pré-selecionado com um fotodiodo. Isto é conhecido como espectroscopia de "não-dispersiva" porque usa um filtro óptico ou lâmpada de fonte de linha para remover todos os comprimentos de onda, mais a medição de comprimentos de onda pré-selecionado.

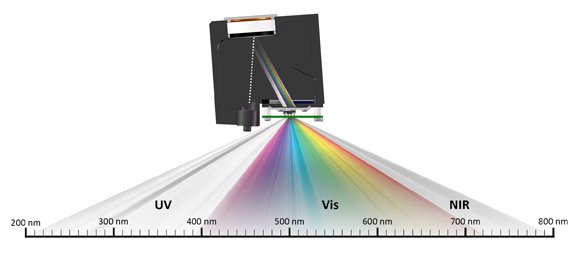

O Espectrofotômetro nova II adquire um espectro de absorção completo usando uma matriz de fotodiodos 1.024. Cada um destes diodos está atribuído pelo firmware para registrar a intensidade de luz em uma especifica de energia (comprimento de onda). Isto é conhecido como espectroscopia "não - dispersiva" porque cada comprimento de onda da luz é medida individualmente e não ocorre destruição de dados.

Características

  • UV-Vis / SW-NIR Espectrofotômetro full-spectrum
  • De estado sólido, sem partes móveis
  • Analisa fluxo líquido ou gás diretamente
  • Fonte de luz Xenon com média de 5 anos de vida útil
  • Projeto de fibra óptica ultra-seguro para o fluido de processo tóxico
  • Agendado Auto-Zero (e, opcionalmente Auto-Span)
  • Medidas de até 5 espécies de forma síncrona

Certificações de Áreas Perigosas se encontram Disponíveis

  • CSA Classe I Divisão 1
  • CSA Classe I Divisão 2
  • ATEX Exp II 2(2) GD
  • Aprovação de Modelo Gosstandart
  • Outras certificações disponíveis — por favor, contate
